Интеграция Altium Designer с PLM-платформой «СТАКСЕЛЬ»

Altium Designer — одна из наиболее распространённых САПР для проектирования печатных плат, используемая на предприятиях электронной промышленности. При этом данные, создаваемые в Altium Designer — схемы, топология печатных плат, составы изделий, производственные файлы — должны быть доступны не только разработчикам, но и технологам, снабженцам, производственным и архивным подразделениям.

На практике передача данных из САПР электроники в PLM-систему предприятия часто выполняется вручную: инженер экспортирует файлы, формирует состав изделия в отдельной таблице, затем загружает всё в PLM. Этот процесс занимает значительное время, подвержен ошибкам и не масштабируется при увеличении количества проектов.

Решение этой задачи — автоматизированная интеграция, которая связывает САПР электроники и PLM-систему, обеспечивая передачу данных в единую цифровую среду предприятия без лишних ручных операций.

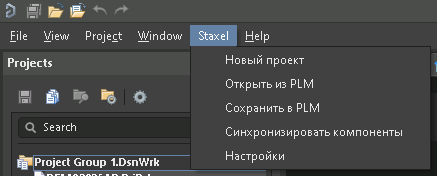

Компания «Саприкон» разработала программное решение, обеспечивающее прямую интеграцию Altium Designer с российской PLM-платформой «СТАКСЕЛЬ». Продукт представляет собой набор модулей, встроенных непосредственно в интерфейс Altium Designer, что позволяет инженеру выполнять все операции по сохранению данных в PLM, не покидая привычной среды проектирования.

Ключевой принцип: инженер работает в привычном САПР, а вся сложность взаимодействия с PLM скрыта за простым интерфейсом интеграции.

Модуль Сохранить в PLM — основной модуль, обеспечивающий сохранение проектных данных из Altium Designer в «СТАКСЕЛЬ». За одну операцию из текущего проекта извлекаются и загружаются в PLM:

•архив проекта и PDF принципиальной схемы для быстрого просмотра;

•производственные данные печатной платы (Gerber, ODB++, сборочный чертёж, DXF и др.);

•состав изделия (BOM) с привязкой к справочнику компонентов PLM;

•поддержка вариантов исполнения (Variants) — каждый вариант сохраняется в свой объект PLM.

Все выходные файлы генерируются из проекта «на лету» с использованием заранее заданных параметров, что обеспечивает единообразие в рамках предприятия. При необходимости можно использовать предварительно подготовленные файлы.

Модуль Открыть из PLM — выгрузка ранее сохранённого проекта из «СТАКСЕЛЬ» на диск и открытие его в Altium Designer. Поддерживается совместная работа: другой инженер может загрузить проект из PLM на свой компьютер. Доступен режим «только для чтения» для просмотра без возможности обратной загрузки, что исключает несанкционированные изменения.

Модуль Синхронизировать компоненты — сравнение и синхронизация атрибутов компонентов между библиотекой Altium Designer и справочником PLM. Направление синхронизации настраивается для каждого атрибута индивидуально. Поддерживается как интерактивный режим с визуализацией различий, так и пакетный режим для автоматической синхронизации по расписанию.

Модуль Новый проект — создание нового проекта путём копирования существующего (с диска или из PLM) или из шаблона. При копировании автоматически очищаются связи с объектами PLM для предотвращения ошибок.

Одна из ключевых болей предприятий электронной отрасли — разрозненные библиотеки компонентов. Схемотехник выбирает деталь из локальной библиотеки Altium, но не знает, есть ли она на складе, согласована ли закупка, не снята ли деталь с производства. В результате — проблемы на этапе закупки или даже в производстве.

Интеграция через «САПРИКОН» решает эту задачу: модуль Synchronize Parts связывает библиотеку компонентов Altium Designer с единым справочником «СТАКСЕЛЬ», где хранятся закупочные данные, статусы, альтернативы и привязка к поставщикам. При загрузке BOM интеграция автоматически проверяет каждый компонент по справочнику PLM и предупреждает о проблемах: деталь не найдена, снята с производства, не согласована для применения.

Таким образом, схемотехник продолжает работать в привычной библиотеке Altium, но получает обратную связь от PLM ещё до передачи проекта в производство.

Сценарий 1: замена компонента, влияющая на конструктив.

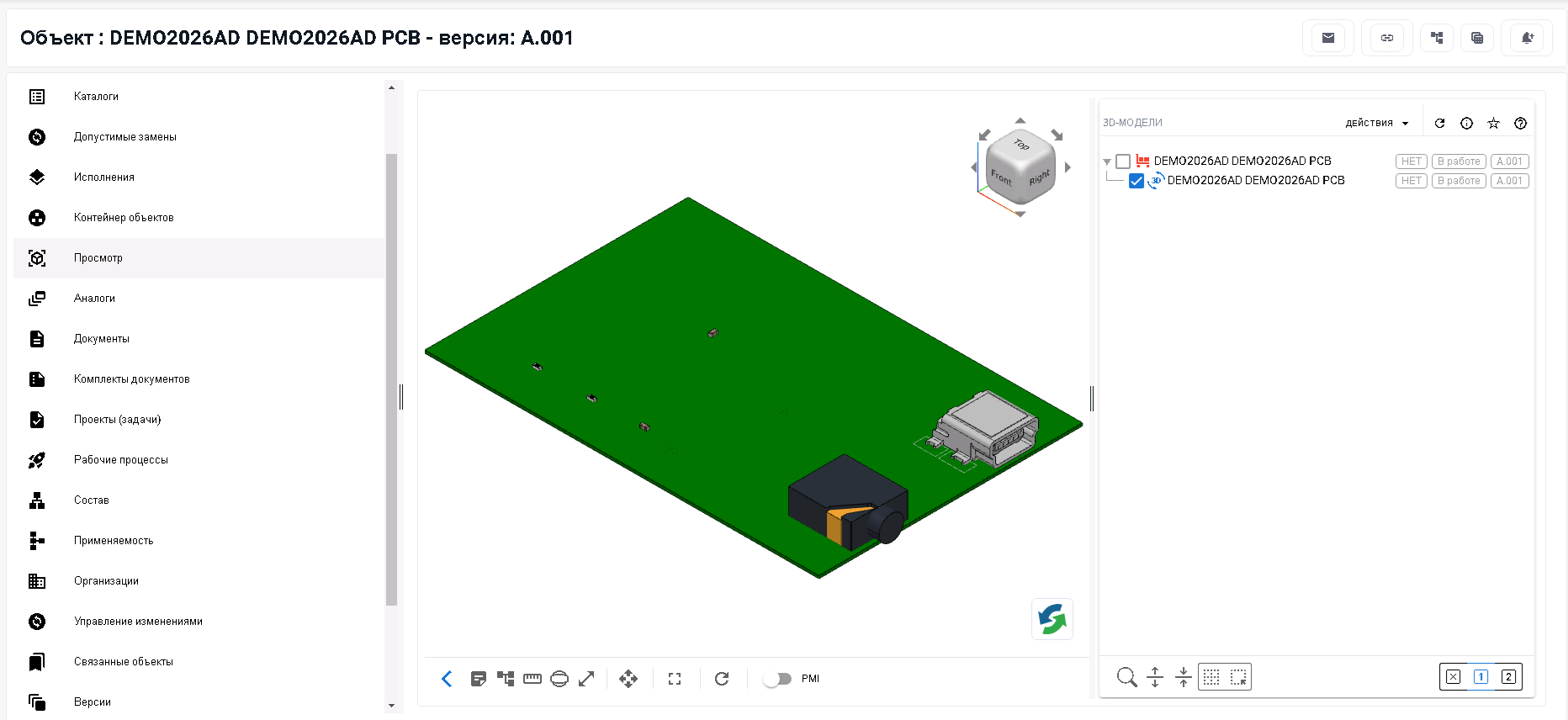

Снабжение сообщает, что ключевой разъём снят с производства. Схемотехник подбирает замену в справочнике «СТАКСЕЛЬ» с учётом закупочных данных и статуса. Замена имеет другие габариты — тополог вносит изменения в печатную плату. После загрузки обновлённого проекта через модуль Save менеджер проекта или конструктор корпуса может сразу увидеть в 3D-просмотрщике «СТАКСЕЛЬ», как изменилась высота компонентов и не возникли ли конфликты с корпусом — без установки Altium Designer.

Сценарий 2: передача проекта между инженерами.

Схемотехник завершил свою часть работы и сохранил проект в «СТАКСЕЛЬ». Тополог получает задание на трассировку в PLM, выгружает проект через модуль Open, выполняет работу и загружает результат обратно. Руководитель видит статус задания и может просмотреть результат в интерфейсе «СТАКСЕЛЬ», включая 3D-визуализацию платы.

Сценарий 3: контроль BOM перед запуском в производство.

Перед передачей в производство интеграция сравнивает состав проекта со справочником PLM. Обнаруживается, что два компонента имеют статус «не рекомендован». Загрузка блокируется до замены или явного подтверждения — ошибки не уходят в производство.

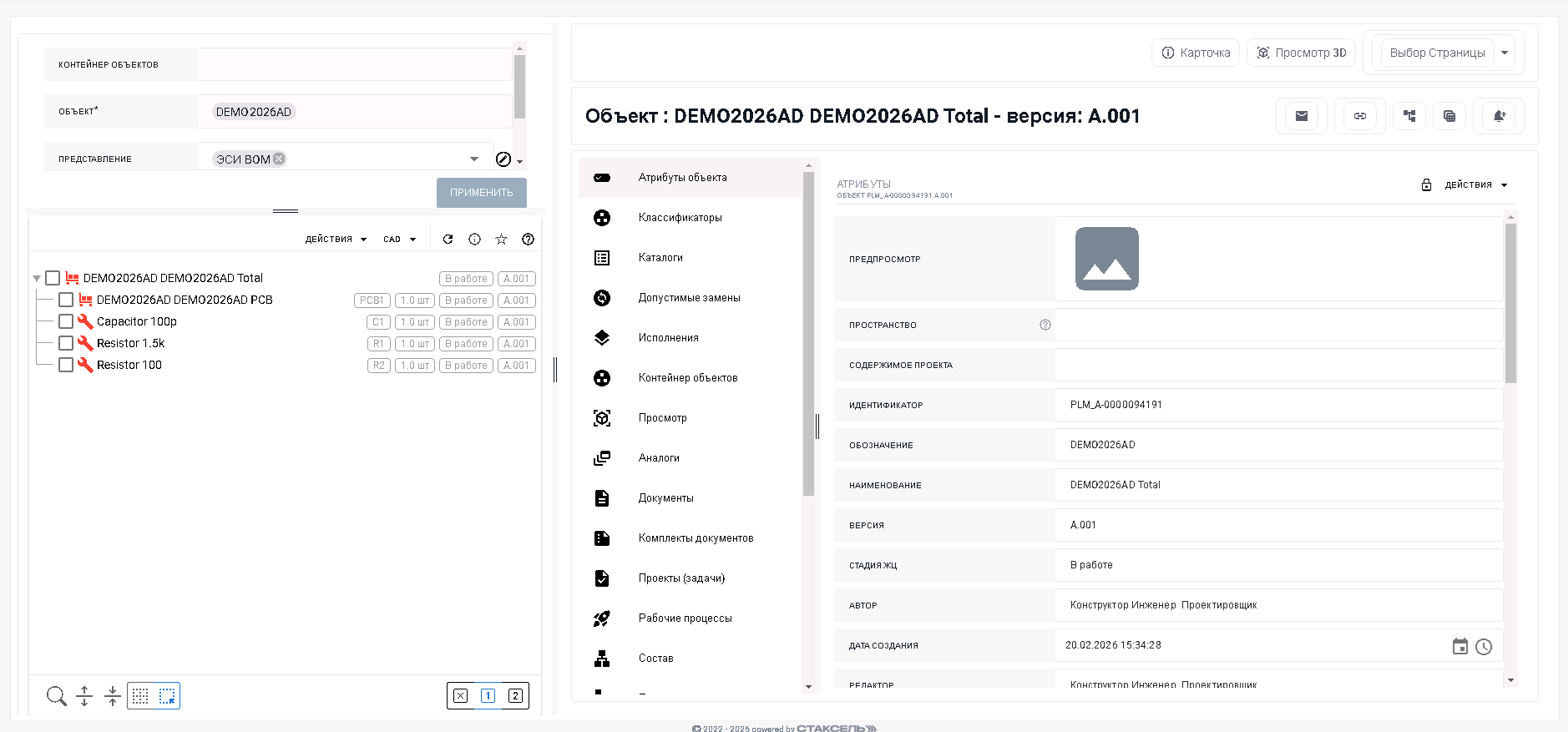

При загрузке состава изделия интеграция выполняет автоматическое сравнение компонентов проекта Altium и PLM. Различия отображаются с цветовой кодировкой: добавленные, удалённые и изменённые позиции. Дополнительные проверки выявляют компоненты, отсутствующие в PLM, компоненты с неактуальным статусом и другие потенциальные проблемы.

По желанию предприятия отдельные проверки могут быть настроены как блокирующие: загрузка состава будет остановлена до устранения критических проблем.

1.Сокращение времени передачи данных. Данные из Altium Designer попадают в PLM за минуты вместо часов ручной работы.

2.Единый источник данных. PLM-платформа «СТАКСЕЛЬ» становится центральным хранилищем всех проектных данных, доступных конструкторам, технологам и производству.

3.Контроль качества составов. Автоматические проверки при загрузке BOM снижают вероятность ошибок в производстве.

4.Совместная работа. Поддержка загрузки и выгрузки проектов обеспечивает коллективную разработку через PLM.

5.Гибкая настройка. Модель данных, атрибуты, набор выходных файлов и правила проверок настраиваются под процессы конкретного предприятия.

6.Импортозамещение. Полностью отечественная связка: российская PLM-платформа «СТАКСЕЛЬ» + российское интеграционное решение «САПРИКОН».

Интеграция с Altium Designer через «САПРИКОН» совместима как с полнофункциональной PLM-платформой «СТАКСЕЛЬ», так и с конфигурацией «СТАКСЕЛЬ.Старт» для предприятий МСП. Это позволяет малым и средним предприятиям электронной отрасли начать управление данными проектирования печатных плат в PLM с минимальными затратами на внедрение, с возможностью бесшовного перехода на полный функционал платформы по мере роста потребностей.

Интеграция Altium Designer с платформой «СТАКСЕЛЬ» через программный продукт «САПРИКОН» решает ключевую задачу предприятий электронной промышленности: обеспечивает автоматизированную передачу данных электронного проектирования в единую цифровую среду управления жизненным циклом изделия. Инженер-разработчик работает в привычном САПР, а предприятие получает актуальные, верифицированные данные в PLM — составы, производственные файлы, проектную документацию.

Подробнее о возможностях интеграции вы сможете узнать на вебинаре, посвящённом демонстрации работы решения. Следите за анонсами на нашем сайте.
